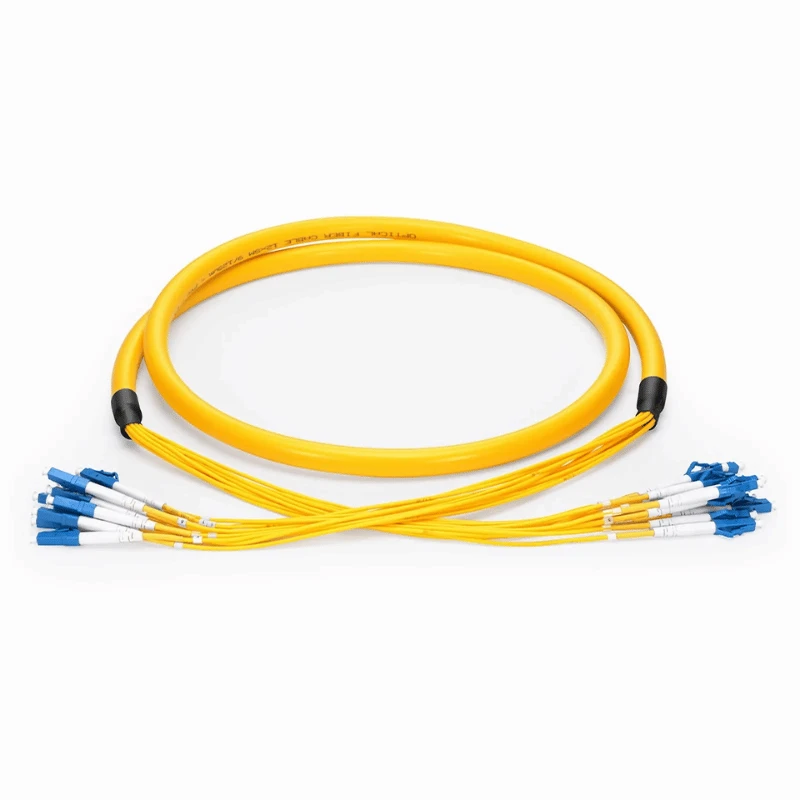

MPO-LC 단일 모드 광섬유 케이블

MPO-LC 단일 모드 광섬유 케이블은 다중-광선 MPO/MTP 인터페이스를 개별 LC 이중 연결로 변환하는 공장{0}}종단 OS2 브레이크아웃 어셈블리입니다.

케이블은 한쪽에 다중-광선 MPO/MTP 인터페이스를 사용하고 브레이크아웃 섹션을 통해 개별 광섬유를 다른 쪽의 LC 이중 연결로 분리합니다.
MPO 파이버 수와 LC 연결 간의 표준 이중 관계는 다음과 같습니다.

LC{0}}측 섬유 배열은 섬유 개수만으로는 결정되지 않고 확인된 섬유 매핑에 의해 결정됩니다.

생산 전에 MPO---LC 구성을 원하는 링크의 결합 인터페이스 및 광학 요구 사항과 비교하여 확인해야 합니다.

커넥터 구성
MPO 성별을 지정하고 결합 MPO 인터페이스에 따라 광택을 냅니다. LC 측은 필수 UPC 또는 APC 광택이 있는 이중 커넥터를 사용합니다.

극성 및 섬유 매핑
필요한 파이버 매핑 및 기존 MPO 연결 방식에 따라 유형 A, 유형 B 또는 유형 C를 선택합니다. 필요한 극성이 불분명한 경우 확인을 위해 기존 케이블 사양이나 연결 다이어그램을 제공할 수 있습니다.

광손실
전체 광 링크의 삽입 손실 예산에 따라 표준-손실 또는 낮은-손실 구성을 선택하세요.-

케이블 치수
장비 레이아웃과 필요한 LC 연결 위치에 따라 전체 케이블 길이와 브레이크아웃 길이를 확인하세요.

사양-기반 어셈블리
각 어셈블리는 확인된 광섬유 수, 커넥터 구성, 극성, 광섬유 매핑 및 케이블 치수를 바탕으로 생산되며 승인된 구성은 생산 참조로 사용됩니다.

MPO/MTP 및 LC 종료
MPO/MTP 및 개별 LC 이중 커넥터는 지정된 커넥터 구성에 따라 공장에서 종단 처리되고{0}}제어된 종단 및 검사 프로세스를 통해 마무리됩니다.

제어된 브레이크아웃
브레이크아웃 섹션은 조립 공정을 통해 확인된 광섬유 배열을 유지하면서 광섬유를 지정된 LC 연결로 분리합니다.

생산 관리
DIMI의 광섬유 조립 생산은 배송 전 커넥터 및 광학 성능 검증을 위한 전용 광학 테스트 및 검사 장비를 통해 지원됩니다.

100% 광학 테스트
완성된 각 어셈블리는 배송 전에 삽입 손실 및 반사 손실 테스트를 거쳐 지정된 요구 사항에 대한 광학 성능을 확인합니다.

커넥터 끝-면 검사
MPO/MTP 및 LC 커넥터 종단면의 오염, 긁힘, 구멍 및 커넥터 결합이나 광학 성능에 영향을 미칠 수 있는 기타 조건이 있는지 검사합니다.

3D 기하학 검증
커넥터 구성에 대해 지정된 경우 간섭계 검사는 섬유 높이, 곡률 반경 및 정점 오프셋을 포함한 커넥터 끝{0}}면 형상을 확인합니다.

테스트 문서화 및 추적성
배송된 어셈블리에 대해 개별 광학 테스트 데이터가 제공될 수 있으며, 해당되는 경우 해당 생산 ID에 연결된 테스트 기록이 제공됩니다.

견적을 위해 구매자는 MPO-를-LC 어셈블리에 정의하고 확인하는 데 필요한 정보를 제공할 수 있습니다.
