MPO/MTP 다중 모드 광섬유 케이블
데이터 센터 및 고속 네트워크 시스템의 단거리- 및 중거리-, 고밀도-광 연결을 위한 MPO/MTP 다중 모드 광섬유 케이블입니다. OM3, OM4 및 OM5 50/125μm 다중 모드 광섬유, Base-8 또는 Base-12 구성, 다중 광섬유 수, 커넥터 성별, 극성 유형 및 광 손실 옵션과 함께 사용할 수 있습니다.
케이블 구성은 트랜시버 인터페이스, 전송 속도, 링크 거리, 광섬유 등급, 광섬유 수, 극성 및 필요한 광학 성능에 따라 선택됩니다.
-
![고밀도 MPO 다중 모드 광섬유 케이블]()
고밀도 MPO 다중 모드 광섬유 케이블고밀도 MPO 다중 모드 광섬유 케이블은 MPO/MTP-호환 커넥터 인터페이스를 통해 여러 다중 모드 광 채널을 통합하도록 설계된 사전 종단된 다중-광 케이블 어셈블리입니다. -
![MPO-LC 다중 모드 광섬유 케이블]()
MPO-LC 다중 모드 광섬유 케이블MPO-LC 다중 모드 광섬유 케이블은 다중 모드 광섬유 네트워크의 개별 LC 이중 연결과 다중- 광섬유 MPO/MTP 인터페이스를 연결하는 사전 종단 처리된 브레이크아웃 케이블입니다. 이는 MPO- 기반 케이블링을 장비, 패치 시스템 및 LC 이중 포트를 사용하는 광 분배 지점과 인터페이스하는 데 사용됩니다. -

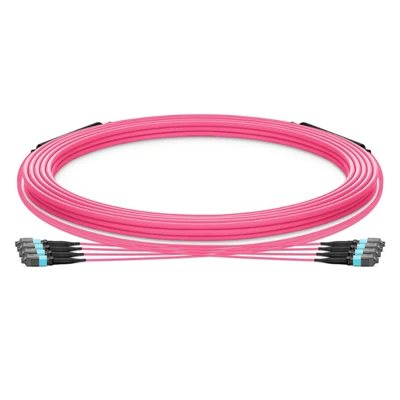

![MPO 다중 모드 트렁크 케이블]()
MPO 다중 모드 트렁크 케이블MPO 다중 모드 트렁크 케이블은 데이터 센터, 기업 서버실 및 고속 네트워크 환경의 구조화된 케이블 연결을 위해 설계된 고밀도 광케이블 어셈블리입니다.{0}} -
![OM5 MPO 다중 모드 광섬유 케이블]()
OM5 MPO 다중 모드 광섬유 케이블OM5 MPO 다중 모드 광섬유 케이블은 OM5 WMMF(광대역 다중 모드 광섬유) 및 MPO 커넥터를 사용하는 사전 -종단 처리된 고밀도{2}} 광섬유 어셈블리입니다. 이는 데이터 센터, 스토리지 네트워크 및 고성능 컴퓨팅 환경에서 단거리-고대역폭 링크를 위해 설계되었습니다.- -
![OM4 MPO 다중 모드 광섬유 케이블]()
OM4 MPO 다중 모드 광섬유 케이블OM4 MPO 다중 모드 광섬유 케이블은 데이터 센터, 기업 네트워크 및 단거리 고속-광 링크의 구조화된 케이블링을 위한 공장에서 종단 처리된 -고밀도 광섬유 어셈블리입니다. OM4 50/125 μm 다중 모드 광섬유 및 다중-광선 MPO 커넥터를 사용하여 40GBASE-SR4 및 100GBASE-SR4와 같은 병렬{9}}광학 애플리케이션을 지원하는... -

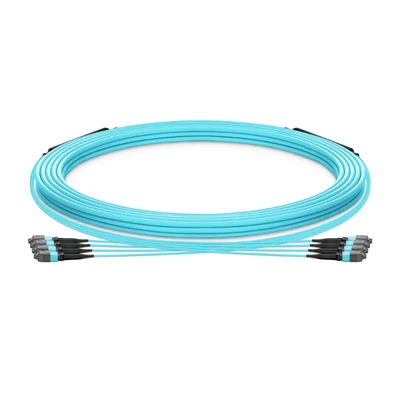

![OM3 MPO 다중 모드 광섬유 케이블]()
OM3 MPO 다중 모드 광섬유 케이블OM3 MPO 다중 모드 광섬유 케이블은 OM3 광섬유 및 MPO/MTP 다중{3}}광 커넥터로 제작된 공장에서 -종단된 다중 모드 광섬유 어셈블리입니다.
MPO/MTP 다중 모드 광섬유 케이블 사양
|
매개변수 |
사용 가능한 옵션 |
|
섬유 종류 |
OM3 / OM4 / OM5 |
|
섬유 크기 |
50/125 μm |
|
파장 |
850/1300nm |
|
커넥터 |
MPO / MTP |
|
성별 |
남성 / 여성 |
|
극성 |
A형 / B형 / C형 |
|
섬유 개수 |
8 / 12 / 24 / 48 / 72 / 144 |
|
케이블 유형 |
원형 / 마이크로-배포 / 리본 |
|
재킷 |
LSZH/PVC/OFNP |
|
작동 온도 |
-20도 ~ +70도 |
|
테스트 |
IL / RL / 3D 간섭계 / 끝-면 검사 |
|
규정 준수 옵션 |
RoHS / REACH / CE / UL / CPR(해당되는 경우) |
실제 사용 가능한 구성 및 규정 준수 표시는 선택한 케이블 구성 및 프로젝트 요구 사항에 따라 다릅니다.
OM3, OM4 및 OM5 다중 모드 광섬유 옵션
당사의 MPO/MTP 다중 모드 광섬유 케이블은 50/125μm 다중 모드 광섬유를 사용하며 다양한 고속 네트워크 아키텍처에 맞게 OM3, OM4 및 OM5 등급으로 제공됩니다.
|
섬유 종류 |
일반적인 사용 |
주요 고려사항 |
|
OM3 |
10G/40G/100G 단거리- 도달 링크 |
확립된 데이터 센터 네트워크를 위한 비용-효율적인 다중 모드 옵션 |
|
OM4 |
40G/100G 이상-속도의 데이터 센터 링크 |
OM3보다 더 높은 대역폭과 더 긴 지원 범위 |
|
OM5 |
고속-멀티모드 및 SWDM 애플리케이션 |
다중-파장 전송을 위한 광대역 다중 모드 광섬유 |
실제 전송 거리는 트랜시버, 전송 속도, 광 링크 예산 및 해당 네트워크 표준에 따라 달라집니다. 생산 전에 전체 구성을 검토할 수 있습니다.
MPO/MTP 다중 모드 어셈블리는 Base-8 및 Base-12 시스템을 포함한 다양한 고밀도 광섬유 아키텍처에 맞게 구성될 수 있습니다.{0}}
베이스-8:8-병렬 광학 애플리케이션 및 고속 데이터 센터 연결에 일반적으로 사용되는 광섬유 전송 아키텍처입니다.
12진수:12-파이버 구성은 구조화된 케이블링 및 고밀도 백본 시스템에 널리 사용됩니다.
우리는 전체 링크의 요구 사항에 맞게 다양한 커넥터 구성을 갖춘 MPO/MTP 어셈블리를 제공합니다.
커넥터 성별
남성:가이드 핀이 있는 커넥터
여성:가이드 핀이 없는 커넥터
필요한 성별은 결합 장비, 카세트, 어댑터, 트렁크 또는 패치 아키텍처에 따라 다릅니다.
극성
사용 가능한 극성 구성은 다음과 같습니다.
유형 A:직선-섬유 매핑
B형:역방향 섬유 매핑
유형 C:쌍-역방향 섬유 매핑
올바른 전송/수신 파이버 라우팅을 보장하려면 트랜시버 및 결합 구성 요소와 함께 극성을 지정해야 합니다.
케이블 구성 및 재킷 옵션
MPO/MTP 다중 모드 어셈블리는 고밀도 데이터 센터 케이블링 및 설치 요구사항에 맞게 다양한 케이블 구조와 재킷 옵션으로 제공됩니다.
원형 케이블
트렁크 및 패치 적용 애플리케이션을 위한 범용{0} 구축
마이크로-배전 케이블
고밀도 라우팅 및 공간-제한된 설치를 위한 더 작은 케이블 프로필
리본 케이블
많은 수의 어셈블리를 위한 다중-섬유 리본 구조-
LSZH
특정 안전 요구 사항이 있는 설치를 위한 저연-무할로겐- 재킷 옵션
PVC
적용 가능한 실내 설치를 위한 표준 재킷 옵션
OFNP
OFNP 케이블 성능이 필요한 설치를 위한 Plenum{0}}등급 구조
케이블 길이, 섬유 수, 케이블 직경, 재킷 유형 및 기타 구성 세부 사항은 필요한 MPO/MTP 어셈블리 구성에 따라 선택됩니다.
표준-손실 및 낮은-손실 옵션
MPO/MTP 다중 모드 광섬유 케이블은 표준-손실 및 저손실- 버전으로 제공되므로 다양한 커넥터 손실 요구 사항을 광 링크 예산에 맞출 수 있습니다.
|
구성 |
일반적인 사용 |
|
표준-손실 |
일반 데이터 센터 및 고밀도 다중 모드 광섬유 링크- |
|
낮은-손실 |
커넥터 삽입 손실이 전체 링크 예산에 더 큰 영향을 미치는 고속 링크- |
광학 매개변수: 삽입 손실(IL), 반사 손실(RL), 광케이블 감쇠 및 커넥터 종단면-기하구조.
저-손실 어셈블리는 선택된 MPO/MTP 커넥터 구성 및 광섬유 유형으로 제공됩니다. 지정된 IL/RL 제한은 케이블 구성 및 프로젝트 요구 사항에 따라 확인됩니다.
MPO/MTP 다중 모드 광섬유 케이블은 주로 다음과 같은 고밀도 단거리-광 연결에 사용됩니다.
- 엔터프라이즈 데이터 센터
- 클라우드 컴퓨팅 시설
- 고성능 컴퓨팅(HPC) 환경
- 서버와 스위치 상호 연결
- 고밀도-구조적 케이블링
- 데이터 센터 백본 및 배포 링크
케이블 구성은 광 모듈, 랙 아키텍처, 광섬유 수 및 필요한 전송 거리에 따라 선택됩니다.
DIMI Fiber는 통합 커넥터 조립, 정밀 광섬유 종단, 케이블 처리, 광학 테스트 및 최종 검사를 통해 MPO/MTP 다중 모드 광섬유 케이블 및 광섬유 케이블 어셈블리를 제조합니다. 당사의 생산 능력은 표준 MPO/MTP 구성은 물론 프로젝트-별 다중 모드 광섬유 케이블 어셈블리를 지원합니다.
- 자동화된 정밀{0}}지원 섬유 준비, 절단, 연마 및 커넥터 조립
- 커넥터 종단을 위한 제어된 에폭시 경화
- 다양한 설치 요구 사항에 맞는 케이블 재킷 및 케이블 구성
- 다중-광섬유 어셈블리 및 다양한 MPO/MTP 구성에 대한 생산 지원
광학 검사 및 테스트
완성된 각 MPO/MTP 어셈블리는 배송 전에 주문한 구성에 따라 테스트할 수 있습니다.
|
테스트/검사 |
목적 |
구매자 증거 |
|
삽입 손실 테스트 |
커넥터화된 어셈블리의 광 손실 확인 |
IL 테스트 결과 |
|
반사 손실 테스트 |
광학 반사 성능 확인 |
RL 테스트 결과 |
|
3D 간섭계 |
MPO/MTP 끝-면 형상 확인 |
형상 검사 기록 |
|
종료-얼굴 검사 |
오염, 긁힘, 칩 및 기타 결함을 감지합니다. |
검사결과 |
|
극성/섬유 매핑 |
광섬유 순서 및 극성 확인 |
섬유 매핑 기록 |
|
최종 QC 검사 |
주문에 따른 케이블 구성 확인 |
최종검사기록 |
테스트 보고서 및 검사 기록은 프로젝트 요구 사항에 따라 제공될 수 있습니다.
맞춤형 MPO/MTP 다중 모드 광섬유 케이블 제조
우리는 도면, BOM, 샘플 또는 기술 사양에 따라 MPO/MTP 다중 모드 케이블 어셈블리를 제조합니다.
사용자 정의에는 다음이 포함될 수 있습니다.
OM3/OM4/OM5 섬유
8–144 파이버 구성
케이블 길이
커넥터 유형 및 성별
유형 A/B/C 극성
케이블 구조 및 재킷 소재
당김-안구 키트
재킷 색상
제품 라벨링 및 바코드
개별 테스트 보고서
프로젝트 주문의 경우 고객은 생산 전 구성 검토를 위해 트랜시버 모델, 기존 케이블 사양, 시스템 도면 또는 BOM을 제공할 수 있습니다.
