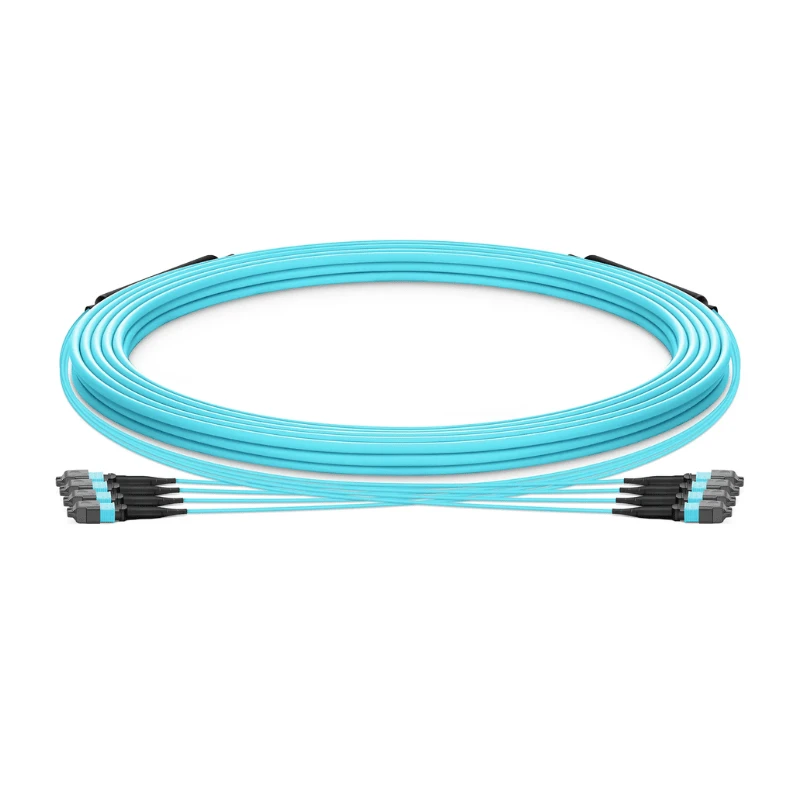

OM3 MPO 다중 모드 광섬유 케이블은 OM3 광섬유 및 MPO/MTP 다중{3}}광 커넥터로 제작된 공장에서 -종단된 다중 모드 광섬유 어셈블리입니다.
기술 사양
|
매개변수 |
사양 |
|
제품 유형 |
OM3 MPO 다중 모드 광섬유 케이블 |
|
섬유 종류 |
OM3 다중 모드 광섬유 |
|
섬유 크기 |
50/125 μm |
|
파장 |
850nm / 1300nm |
|
섬유수 |
8 / 12 / 24 / 48 / 72 / 144 섬유 |
|
커넥터 유형 |
MPO / MTP |
|
커넥터 A |
남성 / 여성; 고정됨/고정 해제됨 |
|
커넥터 B |
남성 / 여성; 고정됨/고정 해제됨 |
|
극성 |
A형 / B형 / C형 |
|
케이블 구조 |
원형 케이블 / 마이크로{0}}배전 케이블 / 리본 케이블 |
|
재킷 소재 |
LSZH/PVC/OFNP |
|
케이블 길이 |
맞춤 길이 |
|
작동 온도 |
-20도 ~ +70도 |
|
광학 테스트 |
삽입 손실/반사 손실 |
|
커넥터 검사 |
종료-얼굴 검사 / 3D 간섭계 검사 |
|
규정 준수 |
RoHS/REACH/CE; 해당 케이블 구성에 따라 UL 910 및 CPR 구성 |
OM3 섬유 특성
OM3 파이버 등급은 광 경로의 다중 모드 전송 특성을 정의하는 반면, MPO/MTP 종단은 개별 파이버 채널이 장비 인터페이스에 표시되는 방식을 결정합니다.
조립-레벨 성능
OM3 MPO 어셈블리의 경우 광섬유 사양 및 커넥터 종단은 독립적인 구성 요소 설명이 아닌 완성된 광학 경로로 평가됩니다.
손실 구성
DIMI는 다양한 MPO/MTP 손실 등급을 제공하므로 완성된 어셈블리를 연결된 링크의 광{0}손실 요구 사항에 따라 지정할 수 있습니다.
전송 조건
달성 가능한 전송 거리는 별도의 케이블 사양이 아닌 트랜시버, 수동 구성 요소 및 사용 가능한 광 예산을 포함한 전체 광 링크에 따라 달라집니다.
케이블 구성
케이블 구조
선택한 케이블 구성은 MPO/MTP 종단 전 다중-섬유 어셈블리의 내부 배열과 기계적 보호를 정의합니다.
섬유 보호
선택된 구성 그룹은 지정된 케이블 디자인 및 섬유 수에 따라 개별 섬유를 보호합니다.
재킷 사양
재킷 구성은 완성된 케이블에 필요한 기계적, 환경적, 규정 준수 요구 사항과 함께 정의됩니다.
MPO 종료
커넥터 구성:MPO/MTP 커넥터는 지정된 커넥터 유형, 성별, 핀 구성 및 엔드{0}}}투-파이버 매핑에 따라 공장에서 종단 처리됩니다.
극성 및 섬유 매핑:지정된 극성은 두 커넥터 끝 사이의 광케이블 위치 관계를 정의하며 완성된 어셈블리는 배송 전에 확인된 매핑과 비교하여 확인됩니다.
제품 품질 검증
광학 테스트
완성된 각 어셈블리는 확인된 광학 사양에 따라 배송 전에 삽입 손실 및 반사 손실 테스트를 거칩니다.
01
커넥터 기하학
MPO 커넥터 형상은 섬유 높이, 곡률 반경 및 정점 오프셋을 포함한 3D 간섭계 측정을 통해 확인됩니다.
02
종료-얼굴 검사
완성된 어셈블리가 출시되기 전에 커넥터 종단면의 표면 결함 및 오염 여부를 검사합니다.
03
극성 확인
지정된 매핑에 대해 광케이블 연속성과 극성을 검사하여 어셈블리 전체의 채널 대응을 확인합니다.
04
제품 추적성
일련번호 보고가 지정된 경우 완성된 케이블은 할당된 식별 번호를 통해 기록된 광학 및 커넥터 검사 데이터에 연결될 수 있습니다.
05
FAQ
Q: OM3 MPO 케이블을 OM4 광섬유가 포함된 링크에 사용할 수 있습니까?
A: 혼합 OM3/OM4 링크는 배포 전에 트랜시버 사양 및 시스템 광학 예산을 기준으로 평가해야 합니다. 전체 성능은 결합된 광섬유 및 구성 요소 사양에 따라 달라지기 때문입니다.
Q: OM3 MPO 케이블을 다시 주문하기 전에 무엇을 확인해야 합니까?
A: 승인된 제품 사양, 이전 주문 참조 또는 생산 샘플을 사용하여 반복 생산 전에 합의된 구성을 확인해야 합니다.
Q: 승인된 샘플을 OM3 MPO 케이블 주문에 대한 생산 참조로 사용할 수 있습니까?
답: 그렇습니다. 승인된 샘플은 구성 및 적용 가능한 검사 요구 사항이 확인된 주문 사양에 문서화되어 있는 경우 생산 참조 자료 역할을 할 수 있습니다.
Q: DIMI는 기존 고객 사양에 따라 OM3 MPO 케이블을 제조할 수 있습니까?
답: 그렇습니다. 생산 전에 필요한 구성, 기술 요구 사항 및 검사 기준이 명확하게 정의되고 확인되면 기존 고객 사양을 생산 참조로 사용할 수 있습니다.
Q: OM3 MPO 케이블 견적에 일반적으로 필요한 것은 무엇입니까?
A: 프로젝트 수량, 목표 납품일, 기존 부품 번호, 승인된 샘플 또는 이전 주문 참조는 공급업체가 필요한 구성에 대한 견적을 준비하는 데 도움이 될 수 있습니다.
Q: OEM 또는 개인-레이블 주문에 OM3 MPO 케이블을 제공할 수 있나요?
A: 합의된 제품 식별, 라벨링, 포장 및 문서 요구사항을 포함하여 OEM 또는 자체{0}}라벨 요구사항이 확인된 생산 사양에 통합될 수 있습니다.
Q: OM3 MPO 케이블 주문을 위해 어떤 문서를 요청할 수 있습니까?
A: 구매자는 주문 문서 요구 사항의 일부로 필수 테스트 보고서, 제품 식별 기록, 검사 기록 또는 기타 품질 문서를 지정할 수 있습니다.
Q: 구매자는 생산 주문을 하기 전에 OM3 MPO 케이블 공급업체를 어떻게 평가할 수 있습니까?
A: 구매자는 생산 주문을 승인하기 전에 공급업체의 제품 사양, 샘플 승인 프로세스, 광학 테스트 기록, 커넥터 검사 기능, 해당 인증 및 생산 문서를 검토할 수 있습니다.
