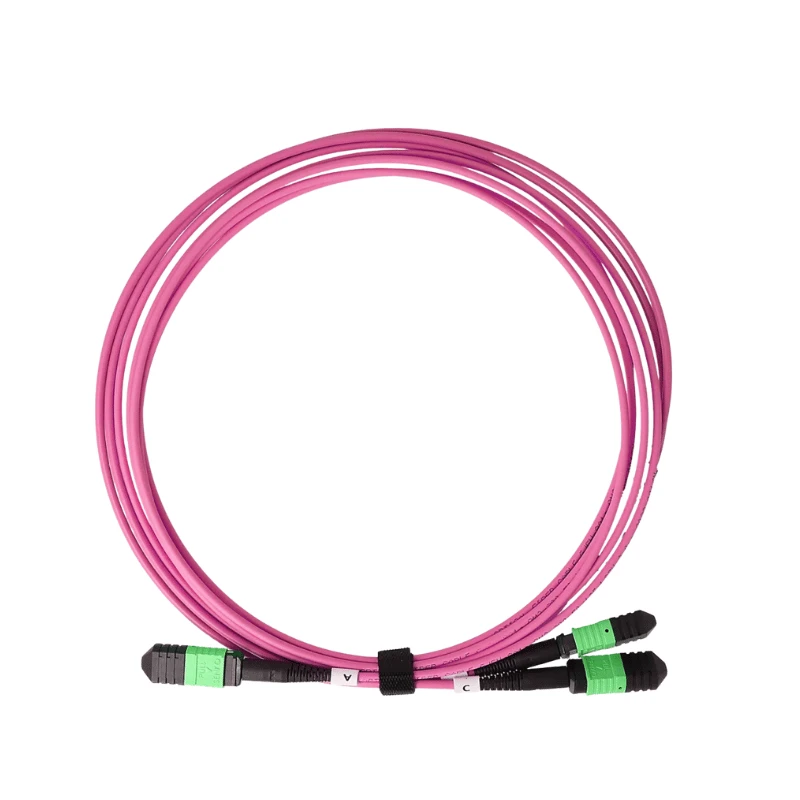

DIMI OM4 MPO 트렁크 케이블은 양쪽 끝에 OM4 50/125μm 광섬유와 MPO 커넥터를 사용하는 공장-종단 다중 모드 광섬유 어셈블리입니다. 이는 지정된 광섬유 수, 커넥터 성별, 극성 및 광 손실 요구 사항을 갖춘 사전 종료된 MPO---MPO 다중-광선 연결을 제공합니다.
제품 사양
|
매개변수 |
사양 |
|
제품 유형 |
OM4 MPO 트렁크 케이블 |
|
섬유 종류 |
OM4 50/125μm 다중 모드 |
|
커넥터 유형 |
MPO에서 MPO로 |
|
커넥터 성별 |
남성(고정됨) / 여성(고정되지 않음) |
|
섬유수 |
8 / 12 / 16 / 24 / 32 / 48 / 72 / 96 / 144 섬유 |
|
커넥터 폴란드어 |
PC |
|
극성 |
A형 / B형 / C형 |
|
삽입 손실 |
표준 0.60dB 이하 / 엘리트 0.35dB 이하 |
|
반사 손실 |
20dB 이상 |
|
작동 파장 |
850/1300nm |
|
재킷 유형 / 등급 |
LSZH/OFNR/OFNP/PVC |
|
케이블 길이 |
맞춤형 |
|
작동 온도 |
-20도 ~ +70도 |
|
보관 온도 |
-40도 ~ +85도 |
|
적용 가능한 표준 |
IEC 61754-7-1 / IEC 61754-7-2, IEC 61300, ANSI/TIA-568.3-E |
|
환경 준수 |
RoHS/도달 |
MPO 트렁크 케이블 구성
MPO 트렁크 케이블 RFQ의 경우 생산 전에 커넥터 및 광섬유 배열을 정의해야 합니다. 필수 사양은 다음을 식별해야 합니다.
섬유수
프로젝트 설계에 따라 나열된 구성에서 필요한 섬유 수를 지정하십시오.
커넥터 성별
각 끝에 필요한 MPO 커넥터 성별을 지정합니다. 선택한 커넥터는 장비, 카세트, 어댑터 패널 또는 기타 MPO 구성 요소의 결합 인터페이스와 일치해야 합니다.
극성
필요한 파이버 매핑에 따라 유형 A, 유형 B 또는 유형 C를 지정합니다. 극성은 독립적으로 선택하기보다는 전체 연결 아키텍처에 대해 확인되어야 합니다.
손실등급
전체 링크에 필요한 광 손실 예산에 따라 표준 손실 또는 엘리트 손실을 지정합니다.
재킷과 길이
설치 환경과 케이블 경로에 따라 필요한 재킷 등급과 마감 케이블 길이를 지정하십시오.
견적을 위해 구매자는 필요한 MPO 구성이 이미 정의된 경우 프로젝트 도면, 자재 명세서 또는 기술 사양을 제출할 수 있습니다. DIMI는 구성 확인이 필요한 생산 전에 제공된 사양을 검토할 수 있습니다.
OM4 광학 성능
OM4 다중 모드 광섬유
OM4 50/125μm 다중 모드 광섬유는 이 케이블 어셈블리에서 850nm 및 1300nm에서 작동하는 다중 모드 광 링크에 사용됩니다.
표준 및 엘리트 손실
DIMI는 최대 삽입 손실이 0.60dB인 표준 손실과 최대 삽입 손실이 0.35dB인 엘리트 손실을 제공합니다.
광링크 예산
커넥터 손실, 패시브 구성 요소, 결합 인터페이스 및 선택한 트랜시버의 광 예산을 포함한 전체 광 링크 예산에 따라 적절한 손실 등급을 선택해야 합니다.
링크 거리 고려 사항
전송 거리는 OM4 광섬유 지정에만 의존하는 것이 아니라 트랜시버 유형, 링크 길이, 커넥터 손실 및 결합 인터페이스 수를 포함한 전체 광학 아키텍처에 따라 달라집니다.
검사 및 테스트
DIMI는 배송 전에 완성된 OM4 MPO 트렁크 어셈블리를 검사하고 테스트합니다.
광학 성능 테스트
삽입 손실과 반사 손실은 완성된 어셈블리의 지정된 광학 요구 사항에 대해 테스트됩니다.
01
3D 간섭계 검사
MPO 커넥터 형상은 3D 간섭계를 사용하여 섬유 높이, 곡률 반경 및 정점 오프셋을 포함하여 검사됩니다.
02
커넥터 끝-면 검사
커넥터 종단면은 배송 전에 오염, 긁힘, 구멍 및 기타 눈에 보이는 결함이 있는지 검사됩니다.
03
극성 및 연속성 검증
광섬유 연속성과 광섬유 매핑은 지정된 극성 구성에 대해 확인됩니다.
04
테스트 문서
일련번호가 부여된 테스트 보고서는 배송된 어셈블리와 기록된 테스트 결과를 연결하기 위해 배송물과 함께 제공됩니다.
05
DIMI Fiber에서 제조
인증된 제조 시스템
DIMI는 MPO/MTP 조립용 자동 케이블 절단, 스트리핑 및 종단 장비를 사용하여 ISO 9001:2015 및 TL-9000 인증 품질 관리 시스템에 따라 광섬유 케이블 조립품을 제조합니다.
MPO/MTP 조립 용량
DIMI의 광섬유 케이블 어셈블리 생산은 하루 10,000개 이상의 어셈블리를 생산하는 것으로 보고되었습니다.
엔지니어링 사양 검토
DIMI는 생산 전에 MPO 커넥터 구성, 극성, 광 손실, 재킷 요구 사항 및 기타 프로젝트 사양에 대한 고객 도면 및 요구 사항을 검토할 수 있습니다.
생산 추적성
완성된 케이블 어셈블리는 광섬유 케이블 어셈블리와 함께 제공되는 개별 테스트 보고서와 함께 검사 및 광학 테스트 기록을 통해 식별되고 문서화됩니다.
FAQ
Q: OM4 MPO 트렁크 케이블의 일반적인 리드타임은 얼마나 됩니까?
A: 표준 구성의 경우 일반적인 생산 리드 타임은 케이블 사양 및 주문 세부 사항이 확인된 후 영업일 기준 5~7일입니다. 맞춤형 구성이나 대규모 프로젝트 수량에는 다른 일정이 필요할 수 있습니다.
Q: 대량 생산 전에 OM4 MPO 트렁크 케이블 샘플을 주문할 수 있습니까?
답: 그렇습니다. 대량 생산 전 사양 확인을 위해 샘플을 제작할 수 있습니다. 이를 통해 구매자는 생산 주문이 출시되기 전에 실제 조립과 합의된 구성을 확인할 수 있습니다.
Q: OM4 MPO 트렁크 케이블을 OEM 라벨링으로 맞춤 설정할 수 있습니까?
A: 프로젝트 주문에 대해 OEM 라벨링을 지정할 수 있습니다. 생산 전에 라벨 내용, 형식, 식별 요구 사항 및 배치를 확인해야 합니다.
Q: OM4 MPO 트렁크 케이블은 일반적으로 배송을 위해 어떻게 포장됩니까?
A: MPO 트렁크 케이블은 일반적으로 운송 중 커넥터 오염 및 기계적 손상 위험을 줄이기 위해 개별적으로 보호되고 포장됩니다. 케이블 구성 및 배송 조건에 따라 포장 요구 사항을 확인할 수 있습니다.
Q: MPO 트렁크 케이블과 MPO 하네스 케이블의 차이점은 무엇입니까?
답변: MPO 트렁크 케이블은 MPO 커넥터를 끝 부분의 기본 다중{0}}광 인터페이스로 사용하는 반면, MPO 하니스 케이블은 일반적으로 MPO 커넥터에서 개별 이중 또는 단방향 커넥터로 전환됩니다. 필요한 어셈블리는 연결 아키텍처에 따라 다릅니다.
Q: 남성과 여성 MPO 커넥터의 차이점은 무엇입니까?
A: 수 MPO 커넥터는 가이드 핀을 사용하는 반면 암 MPO 커넥터는 사용하지 않습니다. 커넥터 성별은 장비 또는 연결 구성 요소에 대해 지정된 결합 MPO 인터페이스와 일치해야 합니다.
Q: LSZH, OFNR, OFNP 및 PVC 케이블 재킷의 차이점은 무엇입니까?
A: LSZH 재킷은 연기가 적고 할로겐{0}}이 없는 소재 특성이 필요한 경우 일반적으로 선택됩니다. OFNR 및 OFNP는 북미 구조 케이블링의 라이저 및 플레넘 설치에 일반적으로 사용되는 난연성 등급입니다. 반면 PVC는 필수 설치 등급에서 사용이 허용되는 응용 분야에 대한 일반적인 재킷 재료입니다. 최종 재킷 선택은 해당 지역의 건물 및 화재 규정을 따라야 합니다.
Q: OM4와 OS2 MPO 트렁크 케이블의 차이점은 무엇입니까?
답변: OM4는 50/125μm 다중 모드 광섬유를 사용하고 다중 모드 광 링크용으로 고안된 반면, OS2는 단일{4}}모드 전송을 위해 단일{4}}모드 광섬유를 사용합니다. 필요한 광섬유 유형은 광 트랜시버, 네트워크 아키텍처 및 계획된 링크의 전송 요구 사항에 따라 다릅니다.
