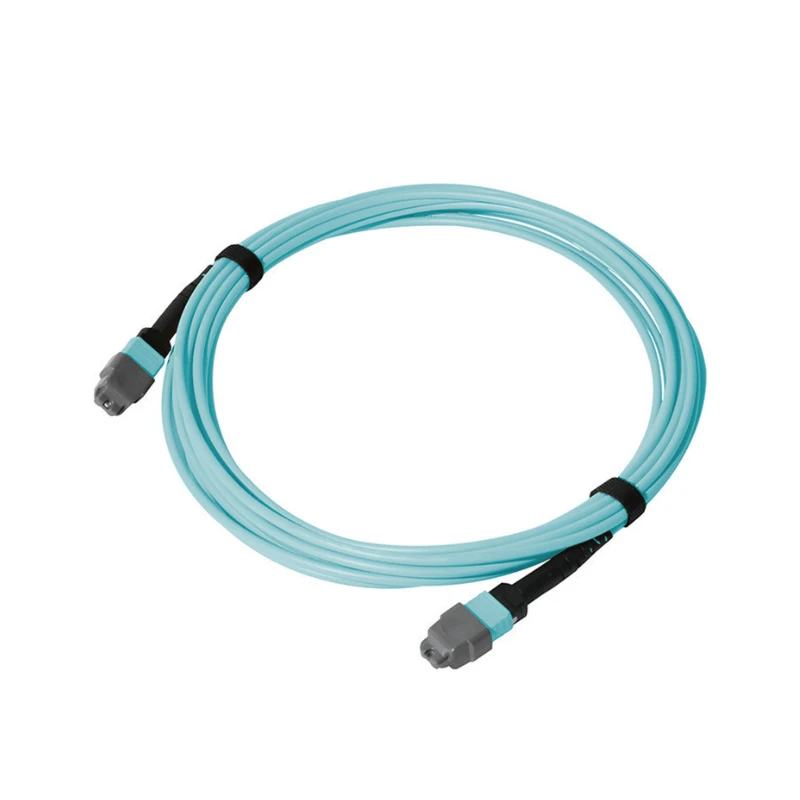

MTP 루프백 케이블

MTP 루프백 케이블은 MTP/MPO 인터페이스를 통해 정의된 광 복귀 경로를 제공하는 공장에서 조립된-다중- 광섬유 어셈블리입니다. 이는 트랜시버 확인, 스위치{3}}포트 테스트, 장비 진단 및 광학 테스트 절차를 위해 동일한 인터페이스 내의 지정된 수신 채널로 전송된 광 채널을 다시 라우팅합니다.

대상 테스트 인터페이스에 따라 MTP 루프백을 지정합니다. 인터페이스, 커넥터 결합, 채널 매핑 및 광학 테스트 조건을 기반으로 생산 전에 필요한 구성을 확인해야 합니다.

파이버 수를 인터페이스에 일치시키십시오.테스트 중인 인터페이스의 활성 광 채널 및 커넥터 구성에 따라 광섬유 수를 선택합니다.

광섬유 유형을 광학 인터페이스에 일치시키십시오.광섬유 유형을 대상 트랜시버, 장비 또는 테스트 고정 장치에 지정된 광학 모드와 일치시킵니다.

MTP/MPO 커넥터 성별 확인:결합 인터페이스에서 필요한 커넥터 성별을 확인하십시오. 수형 커넥터는 고정되어 있고 암형 커넥터는 고정되어 있지 않습니다.

Tx-대-Rx 매핑을 확인하세요.특히 애플리케이션별 테스트 구성의 경우 주문하기 전에 필요한 Tx-대-채널 관계를 확인하세요.-

광학 테스트 조건을 확인하십시오:테스트에 직접 루프백이 필요한지 또는 감쇠 루프백이 필요한지 확인하고 해당하는 경우 필요한 수신 전력 조건을 지정하세요.{0}

루프백 구성은 광섬유 수뿐만 아니라 전송된 채널이 의도한 수신 채널로 반환되는 방식에 따라 정의됩니다.

직접 루프백:직접 루프백은 결과적인 수신 전력이 테스트 요구 사항을 충족할 때 의도적인 추가 감쇠 없이 전송된 신호를 반환합니다.

감쇠 루프백:감쇠 구성에서는 테스트에 더 낮은 수신 전력이 필요할 때 특정 추가 광 손실이 발생합니다.

감쇠 사양:생산 전에 광학 구성을 확인할 수 있도록 필요한 감쇠 또는 대상 수신기 조건을 지정하십시오.

MTP 루프백 어셈블리는 커넥터 형상, 종단면 상태, 광학 성능 및 정의된 Tx-to-Rx 라우팅을 포함하여 배송 전에 확인된 생산 사양과 비교하여 검사됩니다.

커넥터 및 끝-얼굴 제어:3D 간섭계 검사는 섬유 높이, 정점 오프셋 및 곡률 반경을 포함한 MTP/MPO 커넥터 형상을 확인하는 데 사용되며 커넥터 끝면의 오염 및 눈에 보이는 결함을 검사합니다.

광학 및 매핑 검증:각 어셈블리는 지정된 구성 및 테스트 파장에 따라 삽입 손실 및 반사 손실에 대해 개별적으로 테스트되며 정의된 Tx---Rx 라우팅은 확인된 생산 매핑과 비교하여 확인됩니다.

테스트 기록:적용 가능한 광학 테스트 데이터와 제품 인증 및 입고 검사를 위한 검사 결과를 포함하여 개별 어셈블리에 대해 일련화된 테스트 기록을 제공할 수 있습니다.

맞춤형 MTP 루프백 케이블은 고객의 장비 또는 테스트{0}}장치 요구사항에 맞게 구성됩니다.

인터페이스 참조
생산 전에 필수 커넥터 및 어셈블리 구성을 검토할 수 있도록 대상 장비, 트랜시버 또는 테스트{0}}장치 인터페이스를 제공합니다.

매핑 참조
비표준 루프백의 경우-포트 맵, 광케이블-위치 다이어그램 또는 Tx-대-배선 사양을 제공하세요.

광학 요구 사항
제어된 광전력이 테스트 사양의 일부인 경우 필요한 감쇠 또는 대상 수신기 조건을 제공합니다.

생산 참고서
견적 및 생산에 필요한 케이블 길이, 수량, 식별 및 포장 요구 사항을 제공합니다.
애플리케이션{0}}별 구성의 경우 DIMI는 생산 전에 제공된 인터페이스, 매핑 및 테스트 요구 사항을 검토하여 요청된 어셈블리에 대해 제조 사양을 확인할 수 있습니다.
