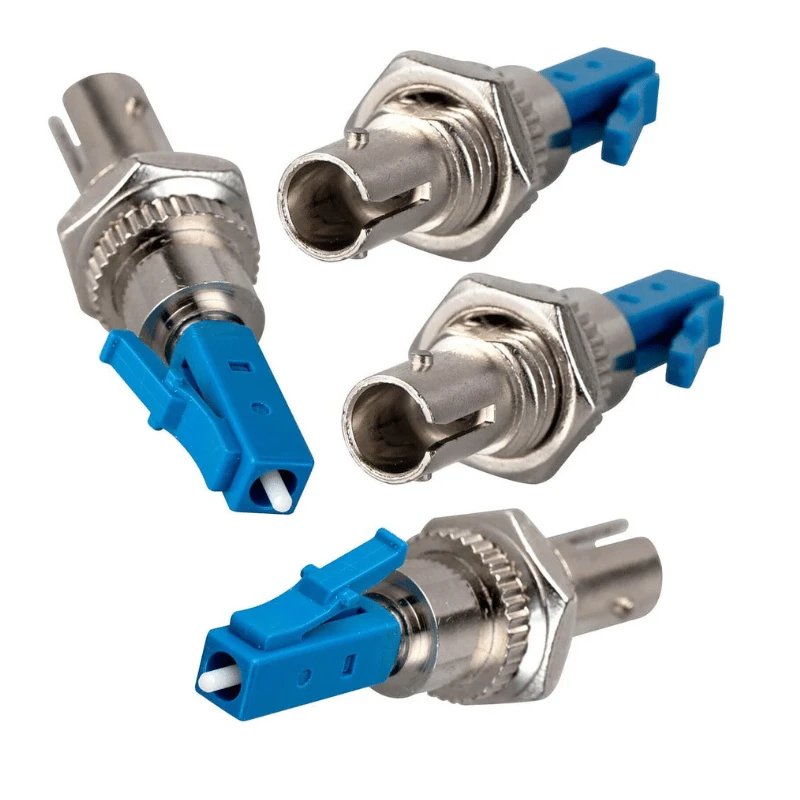

LC-ST 광섬유 케이블 어댑터는 기존 케이블을 다시 종단하지 않고 LC{0}}종단 광섬유와 ST{1}}종단 광섬유를 연결하도록 설계된 하이브리드 광섬유 어댑터입니다.- 단일 모드 및 다중 모드 네트워크에 적합한 안정적인 광섬유 결합을 유지하기 위해 정밀 정렬 구성 요소를 사용합니다.
어댑터 사양
|
매개변수 |
사양 |
|
어댑터 유형 |
LC-ST 하이브리드 어댑터 |
|
LC 인터페이스 |
LC 여성 |
|
ST 인터페이스 |
ST 여성 |
|
LC 페럴 |
1.25mm |
|
ST 페룰 |
2.5mm |
|
섬유 종류 |
싱글모드 OS2; 다중 모드 OM1/OM2/OM3/OM4 |
|
폴란드어 유형 |
UPC; 해당 구성에 APC 사용 가능 |
|
정렬 슬리브 |
지르코니아 세라믹 |
|
삽입 손실 |
일반적으로 0.3dB 이하입니다. 최대 0.5dB 이하 |
|
반사 손실 |
45dB UPC 이상, 60dB APC 이상 |
|
반복성 |
0.1dB 이하 |
|
결합 내구성 |
500사이클 이상 |
|
주택 |
고강도-플라스틱; 금속 하우징 옵션 |
|
설치 |
패널-마운트 |
|
작동 온도 |
-25도 ~ +70도 |
|
구성 |
단순; 양면 조립 가능 |
커넥터 호환성
어댑터는 lc 커넥터와 st 커넥터 사이에 직접적인 기계적 결합을 제공하므로 장비, 패치 패널 또는 설치된 케이블이 다른 커넥터 인터페이스를 사용할 때 적합합니다.
LC 측:1.25mm 페룰을 사용하는 표준 lc 커넥터와 호환됩니다.
세인트 쪽:2.5mm 페룰 및 베이요넷 커플링을 사용하는 표준 st 커넥터와 호환됩니다.
싱글모드:upc 또는 적용 가능한 apc 연마를 통해 os2 9/125 μm 구성을 지원합니다.
다중 모드:om1 62.5/125 μm 및 om2/om3/om4 50/125 μm 구성을 지원합니다.
커넥터 혼합:어댑터는 커넥터 인터페이스만 변경합니다. 연결된 광섬유는 필요한 전송 모드 및 광학 시스템과 일치하도록 유지되어야 합니다.
어댑터 구조
어댑터는 LC{0}}측 인터페이스, ST-측 인터페이스, 정밀 정렬 슬리브, 하우징 및 장착 구조로 구성됩니다.
지르코니아 세라믹 슬리브는 결합 중에 페룰 동심도를 유지하여 측면 오정렬 및 광학 삽입 손실을 제어하는 데 도움이 됩니다.
표준 하우징은 소형 패널 설치를 위한 고강도 플라스틱입니다.{0}} 다양한 기계적 요구 사항이 있는 장비에 대해 금속 하우징, 플랜지 유형, 스냅인 고정, 나사형 장착 및 기타 설치 공간 배열을 지정할 수 있습니다.
응용
네트워크 마이그레이션:전체 케이블 링크를 교체하지 않고도 새로운 LCD 기반 장비를 기존의 -종단된 광섬유 인프라에 연결합니다.
패치 패널 및 ODF:파이버 분배 및 패치 시스템에서 혼합 lc/st 연결을 제공합니다.
테스트 장비:광학 테스트 기기 및 측정 장비의 st 포트와 lc 패치 코드를 인터페이스합니다.
통신 네트워크:네트워크 확장 또는 장비 교체 시 혼합{0}}커넥터 설치를 지원합니다.
기업 및 캠퍼스 네트워크:LCD 기반 장비와 함께 서비스를 유지하는 기존 인프라에 적합합니다.-
산업 및 계측 시스템:기존 광섬유 장비가 st 인터페이스를 사용하는 경우 커넥터 변환을 제공합니다.
하이브리드 어댑터는 특히 재종료가 바람직하지 않은 혼합{0}}커넥터 환경과 장비 마이그레이션에 사용됩니다.-
맞춤화/OEM
인터페이스 조합:Lc-st, lc-sc, lc-fc, sc-st 및 기타 하이브리드 구성.
섬유 모드:Os2, om1, om2, om3 또는 om4.
광택:기계적으로나 광학적으로 호환되는 Upc 또는 apc.
주택:플라스틱 또는 금속; 맞춤형 색상 식별이 가능합니다.
설치:플랜지, 나사형, 스냅인-또는 고객이 지정한-패널 설치 공간.
구성:단면 또는 쌍을 이루는 이중 배열.
신분증:로고, 부품 번호, 커넥터 식별 및 기타 표시.
포장:대량 포장, 개별 봉지, 사전-분류 세트 및 개인-라벨 포장.
품질 및 검사
품질 관리는 광학 성능과 기계적 호환성을 모두 다루어야 합니다. 각 생산 배치는 합의된 사양에 따라 검사될 수 있으며, 주요 검사 항목은 다음과 같습니다.
하우징과 인터페이스의 육안 및 치수 검사
LC/ST 페룰 및 슬리브 정렬 검사
삽입 손실 측정
지정된 싱글모드 구성에 대한 반사 손실 측정
커넥터 호환성 및 결합 검증
결합 내구성 테스트
하우징 및 장착 구조 검사
표시, 수량 및 포장 검증
프로젝트 요구사항에 따라 검사 기록이 제공될 수 있습니다.
FAQ
Q: 어댑터를 설치하려면 특별한 도구가 필요합니까?
A: 일반적으로 특별한 광학 종단 도구가 필요하지 않습니다. 어댑터는 기계적 커넥터 결합 및 패널 설치용으로 설계되었습니다. 맞춤형 장착 구조가 제공되는 경우 해당 장비 또는 패널 설계를 따라 설치해야 합니다.
Q: 어댑터를 실내 및 실외 광섬유 시스템에 모두 사용할 수 있습니까?
답변: 주로 보호된 실내, 장비실, -랙, 패치-패널 및 캐비닛 설치용으로 설계되었습니다. 실외 배포의 경우 어댑터는 비, 먼지 또는 장기간의 환경 조건에 직접 노출되지 않고 적절한 비바람에 견디는 인클로저 내부에 설치되어야 합니다.
Q: 대량 구매 전에 샘플을 주문할 수 있나요?
답: 그렇습니다. 대량 생산 전에 커넥터, 치수, 장착 및 광학{1}}성능 평가를 위해 샘플을 제공할 수 있습니다. 요청하신 구성 및 수량에 따라 샘플 요구 사항 및 비용을 확인할 수 있습니다.
Q: 설치된-시스템 부품 번호에 따라 어댑터를 공급할 수 있나요?
A: 기술 비교를 위해 참조 부품 번호를 사용할 수 있지만, 생산은 부품 번호만 사용하기보다는 검증된 치수 및 성능 요구 사항을 기반으로 해야 합니다. 고객은 호환성 검토를 위해 샘플, 도면 또는 데이터시트를 제공할 수 있습니다.
Q: 국제 배송을 위해 광섬유 어댑터는 어떻게 포장됩니까?
A: 어댑터는 일반적으로 주문 수량에 따라 내부 포장과 적합한 외부 상자를 선택하여 취급 및 운송 중 오염 및 물리적 손상으로부터 보호됩니다. OEM 및 유통업체 주문에 따라 개별 또는 맞춤형 포장을 준비할 수 있습니다.
Q: 일반적인 주문 리드타임은 얼마나 됩니까?
A: 표준 상업 주문의 경우 일반적인 처리 리드타임은 7~14일이며, 목적지와 배송 방법에 따라 약 20~30일의 배송 시간이 소요됩니다. 맞춤형 또는 대량-대량 주문은 사양 확인 후 별도로 예약해야 합니다.
Q: 주문에 사용할 수 있는 결제 조건은 무엇입니까?
A: 일반적인 지불 방법에는 T/T, L/C, PayPal 및 신용 카드가 포함됩니다. 적격 주문에 대해서는 기타 지불 방식에 대해 논의할 수 있으며 최종 조건은 견적 또는 판매 계약에서 확인됩니다.
